Već neko vrijeme želim početi s radom na kratkom valu. Imam nekoliko primitivnih CW primopredajnika s kristalom i dva tranzistora na pločici, ništa spektakularno. U isto vrijeme nisam spreman uložiti u konkretnu kratkovalnu stanicu. Radi toga sam za početak odlučio iskusiti kratki val nečime vlastite izrade. S obzirom da oscilatore u principu već imam - CW primopredajnici - fokusirat ću se na modulator.

Planiranje

Najčešće korištena modulacija za govor na kratkom valu je SSB. Postoje dvije metode kako je dobiti: Miješanje signala - mikser ili IQ signalom - phasing. Odlučio sam se za miješanje signala jer je jednostavnija metoda. Iz početka mislio sam koristiti generički mikser IC poput NE612, no tijekom traženja gdje ga kupiti saznao sam za MC1496, IC namijenjen upravo SSB modulaciji i demodulaciji.

U datasheetu ima puno shema koje prikazuju neke od namjena IC-a te njegove performanse u različitim uvjetima. Meni najkorisnija bila je shema 26 na stranici 9 koja prikazuje upotrebu kao double side band modulator. Izlaz možda nije čisti SSB, ali je puno bliže tome od klasičnog AM-a. Nosioc je potisnut, oba bočna pojasa su ostala. Upotrebom oštrog filtera moguće je filtrirati neželjeni bočni pojas čime konačno dobivamo pravi SSB. Najbolje je koristiti kristalni filter jer su dva bočna pojasa vrlo blizu po frekvenciji.

Ova shema je i vrlo fleksibilna. Ako ću htjeti, vrlo lako mogu prilagoditi sklop za AM stavljanjem otpornika od 750Ω umjesto onih od 10kΩ u Carrier null krug. Isto tako moguće je isti sklop koristiti kao demodulator uklanjanjem Carrier null kruga, zamjenom nekoliko otpornika i dodavanjem izlaznog filtera (usporedi shemu 26 i 29 na istoj strani). Da zadržim jednostavnost izrade odlučio sam ne kombinirati više funkcija u isti sklop, odnosno ne raditi i prijemnik i predajnik oko jednog integriranog kruga.

Izrada

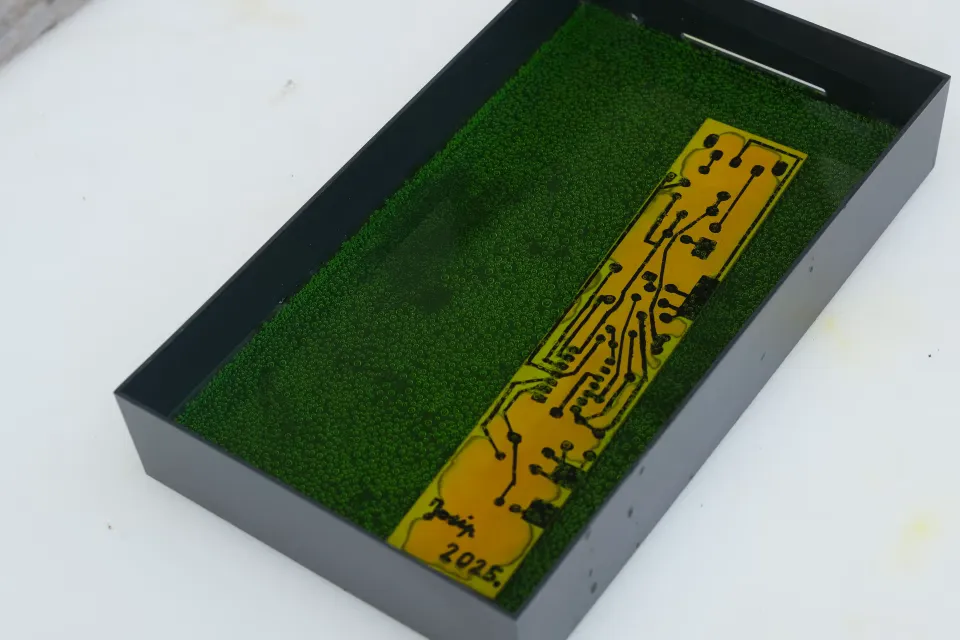

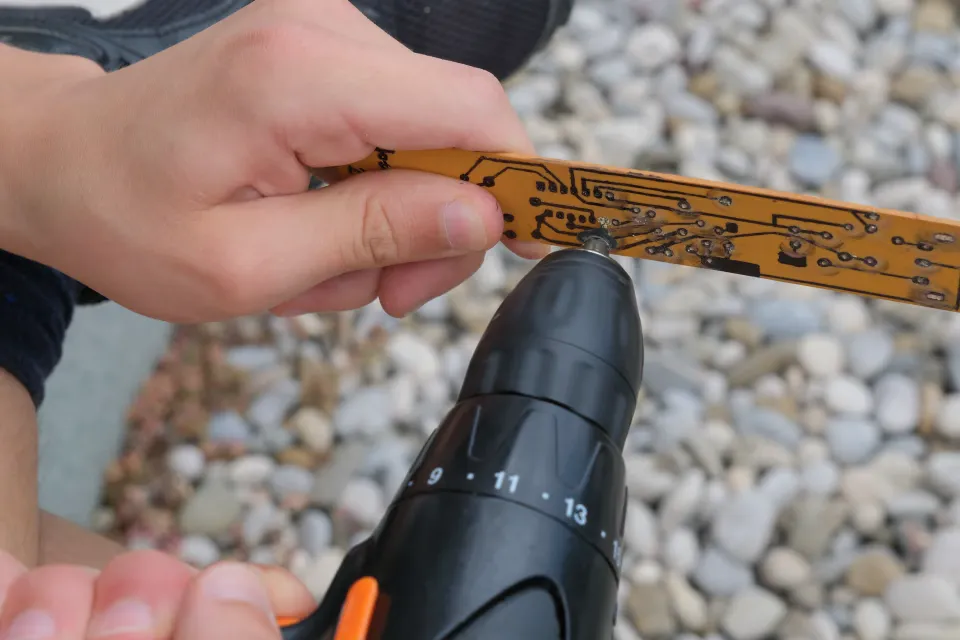

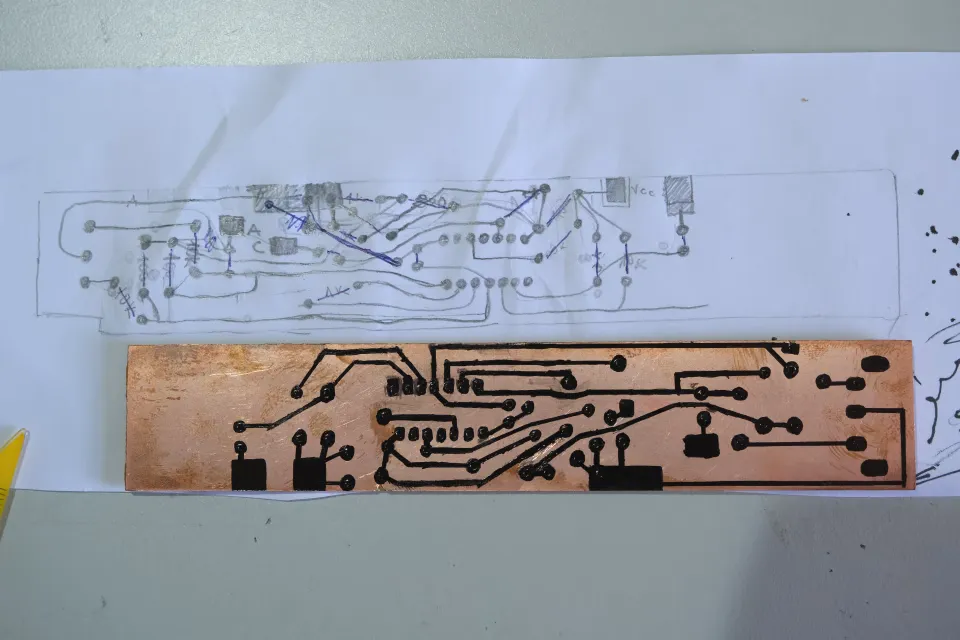

Zaključio sam kako će najmanje posla, ali i najdugotrajniji rezultat biti da izradim vlastitu printanu pločicu kod kuće. Prvo sam na papiru skicirao kuda će prolaziti vodovi te koliko moram razmaknuti rupe za nožice pojedinih elemenata. Puno sam puta provjerio ovu skicu jer nisam htio završiti sa žicama koje nadomješćuju previđene vodove. Kako bih prenio skicu položio sam papir na pločicu i točkalom označio gdje će biti rupe za elemente, zatim sam flomasterom koji je otporan na kiselinu ocrtao vodove. U plastičnu posudu sam ulio solnu kiselinu te malo hidrogena i položio pločicu unutra da kiselina nagrize bakar. Kada je sav bakar nestao s dijelova pločice koji nisu bili prekriveni flomasterom izvadio sam je i isprao. Nakon toga sam očistio flomaster alkoholom da provjerim kako su ispali vodovi i počeo bušiti rupe Ø1 na mjestima gdje dolaze nožice.

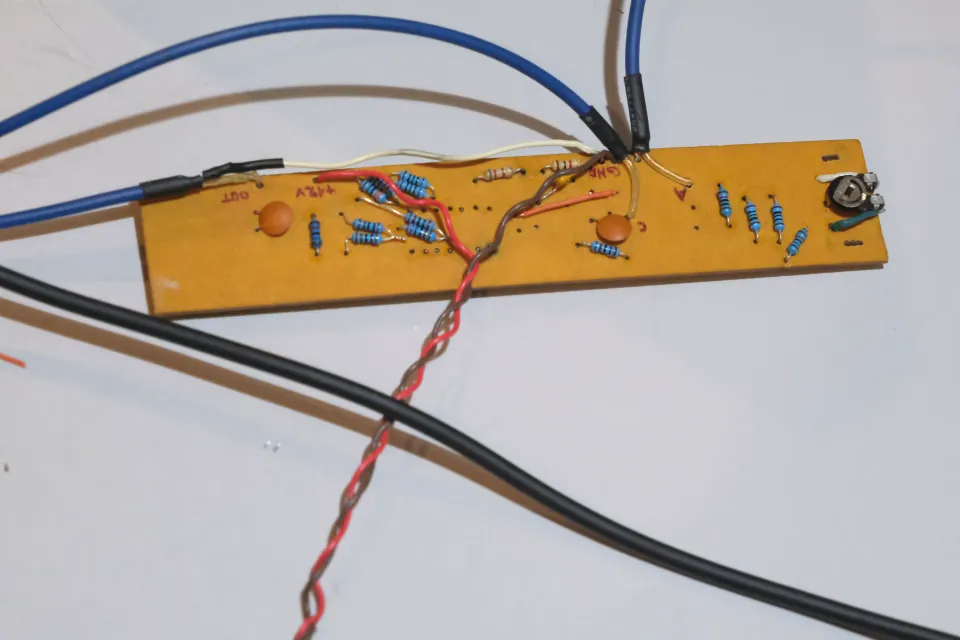

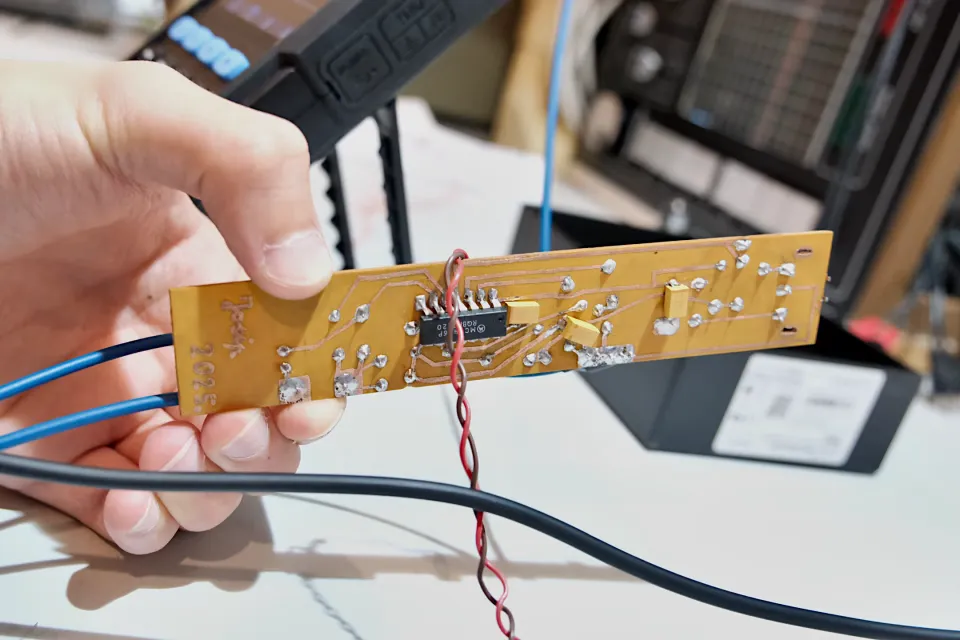

Na kraju došlo je vrijeme i za lemljenje tijekom kojega me dočekalo neugodno iznenađenje: S obzirom da nisam zrcalio vodove prilikom prenošenja s papira na pločicu morao sam ili izvrnuti nožice integriranom krugu ili ga zalemiti s donje strane.

Testiranje

Na Carrier input pustio sam sinus od 50MHz, a na Signal input audio signal. Izlaz sam priključio na osciloskop kao i na spektralni analyzer, a probao sam primiti signal i s ručnom stanicom koja može demodulirati AM. Na osciloskopu se jasno vidjelo kako bez ulaznog signala, kada je trimer pravilno podešen, nema niti izlaznog signala što upućuje da je nosioc potisnut. Isto se vidi i na spektralnom analyzeru. Stanica koja može primati AM uspješno je demodulirala signal dok je nosioc bio prisutan, kada sam ga maksimalno potisnu počela je krčiti što je dobar znak.

Izlazni signal je nažalost vrlo mali, nisam ga uspio nikako primiti bez direktnog kontakta između antene prijemnika i izlaza modulatora, no bez brige, pojačalo je već u fazi dizajniranja.

Shema i skica vodova.pdf
